Piso industrial: espesor, resistencia y juntas para bodega

Respuesta rápida

Un piso industrial es una losa de concreto diseñada para aguantar montacargas, racks y tránsito pesado sin agrietarse ni despostillarse. En una bodega suele medir entre 15 y 20 centímetros, con concreto de 250 kg/cm² como mínimo y juntas cada 24 a 36 veces su espesor. El espesor exacto sale de un cálculo, no de la costumbre.

Llevamos 35 años construyendo en México y más de un millón de metros cuadrados entregados, y cada uno de esos metros tiene un piso abajo. Lo que sigue son las siete decisiones que definen un piso industrial, con los números de la norma, y lo que pasa cuando alguna se deja para el día del colado.

Las siete decisiones de un piso industrial

Un piso industrial no se compra por catálogo. Se especifica con siete decisiones, y cada una tiene un rango de referencia y un documento que lo respalda.

Decisión	Rango habitual en una bodega	De dónde sale
Espesor	15 a 20 cm con montacargas; más con racks altos	Cálculo con ACI 360 o PCA, que exigen las NTC de Concreto 2023
Resistencia a compresión	250 kg/cm² mínimo a 28 días	NTC de Concreto 2023, Tabla D.5.1.4, clases 4 a 6
Módulo de ruptura (flexión)	35 a 50 kg/cm²	Rango comercial de concreto MR en México
Separación de juntas	24 a 36 veces el espesor, máximo 5.5 m	ACI 302.1R, losa sin refuerzo continuo
Pasajuntas en losa de 15 cm	Varilla lisa de 19 mm, 35 cm de largo, cada 30 cm	NTC de Concreto 2023, Tabla D.3.1.5.1
Planicidad	FF 25 a 35 en pasillo ancho; FF 50 a 125 en pasillo muy angosto	ACI 117 y NTC, clase 9 súper plana
Tolerancia de la base	Más cero, menos 19 mm, medida cada 6 m	NTC de Concreto 2023, D.4.1.2, clases 4 a 9

Siete renglones. Parece poco para algo que va a cargar tu operación entera durante veinte años, y lo es. Pero cada uno de esos renglones se toma antes del colado o ya no se toma.

El piso es la única parte de la bodega que nadie presume en la inauguración. Nadie se toma la foto junto a la losa. Nadie dice “mira nada más qué juntas”. Y es la parte que más golpes recibe al día, más que la estructura, la cubierta y la fachada juntas.

¿Qué espesor debe tener un piso industrial?

El espesor de un piso industrial se calcula con cinco datos: el apoyo que da el suelo, la base y subbase, la resistencia del concreto, dónde caen las cargas y cuánto pesan. En bodegas con montacargas suele quedar entre 15 y 20 centímetros. Con racks altos o camiones adentro puede pasar de 20.

Esos cinco datos no los inventamos: vienen del numeral D.3.1.1.12 de las Normas Técnicas Complementarias de Concreto 2023. Y la norma incluye uno que casi todos olvidan: las cargas de la propia construcción, porque la primera en pisar la losa es la grúa que monta la estructura.

El primer dato, el apoyo del suelo, no se adivina. Sale del estudio de mecánica de suelos, igual que la cimentación. Una losa perfecta sobre una base mal compactada es un pastel de bodas sobre una mesa coja.

Ahora, ¿qué carga manda? Aquí viene el dato que cambia cómo ves a tu montacargas. Según el ACI 360R, un montacargas de 2.3 toneladas de capacidad, cargado, pone entre 5.3 y 6.3 toneladas en su eje delantero. Casi tres toneladas por llanta, en una llanta chica y dura.

O sea que el montacargas pesa más que lo que carga. Cada viaje, tu piso recibe algo parecido a un tacón de aguja con una camioneta encima, y lo recibe cientos de veces por turno, en los mismos tres pasillos, sin día de descanso ni prestaciones.

Y a veces ni siquiera es el montacargas el que manda. El mismo documento advierte que los racks de gran altura pueden poner 18 toneladas o más en una sola pata, y que esas cargas pueden rebasar las de las llantas y decidir el espesor. La pata del rack no se mueve, no hace ruido y es la que termina firmando el espesor.

Por eso en un proyecto de construcción de bodegas a la medida la primera pregunta sobre el piso no es de concreto. Es de operación: qué montacargas, qué racks, a qué altura y dónde van las patas. Con eso se calcula. Sin eso se adivina, y se adivina caro.

Resistencia de concreto para pisos industriales: f’c contra módulo de ruptura

Un piso industrial se especifica con dos resistencias. La de compresión, o f’c, que para bodegas pide un mínimo de 250 kg/cm² a los 28 días según las NTC 2023. Y el módulo de ruptura, o MR, que mide la resistencia a flexión y es el que define el espesor. En México el concreto MR se vende entre 35 y 50 kg/cm².

La confusión entre las dos es de las más caras del tema. Una losa sobre el suelo no falla aplastada, falla doblada, como una galleta que alguien pisó por una orilla. Por eso el comentario de la norma dice que la flexión manda el espesor, y la compresión solo se usa para revisar el cortante.

Un ejemplo para ilustrar la diferencia, hecho con la relación aproximada que trae la misma norma entre las dos resistencias: un concreto de f’c 250 anda por un módulo de ruptura de 32 kg/cm². Si tu cálculo pidió MR 45, no te sirve cualquier “250”. Son dos concretos distintos que llegan en el mismo camión revolvedor y con la misma cara.

Y ahora la parte que nadie espera. Más resistente no siempre es mejor. Un curso técnico de Thor Heimdahl, que cita el trabajo de Walker y Holland, explica que el concreto de mayor resistencia genera más esfuerzo de alabeo. El alabeo es cuando las orillas de cada tablero se levantan porque la cara de arriba se seca y encoge más rápido que la de abajo.

El mismo documento da una cifra que vale la pena guardar: en una losa de 8 pulgadas, el esfuerzo de alabeo sube de 143 a 350 psi al pasar de juntas cada 15 pies a juntas cada 24 pies. Pedir “el concreto más fuerte que haya” es como pedir el café más cargado de la carta antes de una junta de tres horas. Suena a buena idea exactamente hasta la segunda hora.

Las juntas: el piso se va a agrietar, la pregunta es dónde

Las juntas son cortes planeados para que el concreto se agriete donde tú decides y no donde él quiera. En una losa sin refuerzo continuo, el ACI 302.1R recomienda separarlas entre 24 y 36 veces el espesor, sin pasar de 5.5 metros. En una losa de 15 centímetros eso da tableros de 3.6 a 5.4 metros.

El concreto encoge al secar. No es un defecto, es su naturaleza, y ningún proveedor serio te va a prometer lo contrario. El propio ACI dice que es irreal esperar pisos sin grietas y sin alabeo, y considera razonable que aparezcan grietas sueltas en 0 a 3 por ciento de los tableros.

Tres reglas de trazo que salen del mismo documento y cuestan cero pesos en el plano. Tableros lo más cuadrados posible, con una proporción máxima de 1.5 a 1. Nada de tableros en forma de L o de T, porque la esquina de adentro es donde nace la grieta. Y ojo con la zona de andenes, que el ACI señala por nombre como zona que tiende a agrietarse.

Luego viene el corte, y aquí el reloj manda. Según el resumen que hace Vertex del ACI 360R, la sierra de entrada temprana corta entre 1 y 4 horas después del acabado, y la sierra húmeda convencional entre 4 y 12 horas, a un cuarto del espesor. Cortar tarde es llegar a la fiesta cuando el concreto ya se agrietó solito y se fue a su casa.

El problema de fondo de una junta no es la grieta. Es el borde. Cuando la junta se abre más de 0.9 milímetros, el ACI dice que la trabazón del agregado ya no transmite la carga de un tablero al otro. Entonces cada tablero se mueve por su cuenta y la llanta del montacargas golpea un escalón en cada cruce.

Y eso tiene sonido. Un fabricante de sistemas de juntas lo describe como el golpe sordo que se oye cuando el camión cruza la junta. Todo el que ha trabajado en una bodega lo conoce: tu cerebro lo registra como ruido de fondo, igual que el refrigerador, y un día te das cuenta de que llevas tres años oyendo a tu piso quejarse.

La solución son las pasajuntas: varillas lisas que cruzan la junta y reparten la carga. Las NTC 2023 traen la tabla completa.

Espesor de losa	Diámetro de pasajunta	Largo	Separación
12.5 a 15 cm	19 mm	35 cm	30 cm
17.5 a 20 cm	25 mm	40 cm	30 cm
22.5 a 27.5 cm	30 mm	45 cm	30 cm

Dos detalles más, y los dos se pierden seguido. Donde pasan llantas duras, la junta se llena con un relleno semirrígido, no con un sellador elástico, porque el sellador se hunde y deja el borde sin apoyo. Y ese relleno se aplica lo más tarde posible, dice la norma, cuando la losa ya terminó de encoger. Rellenar al día siguiente es tapar una herida que todavía está creciendo.

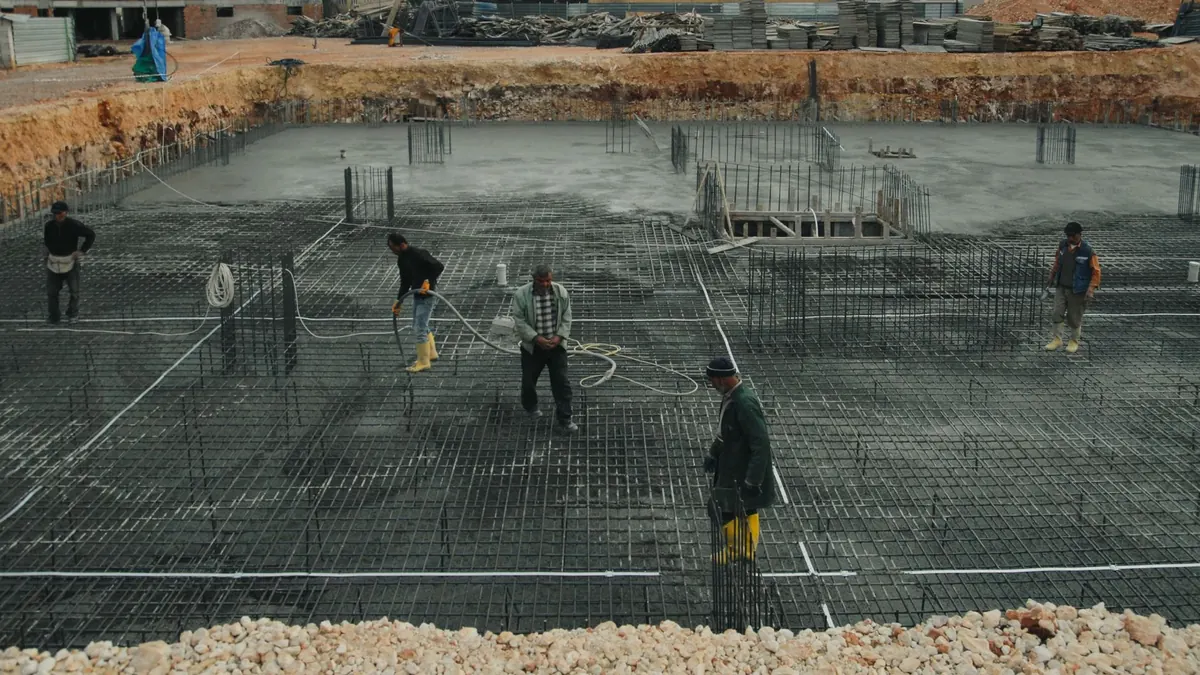

Malla, fibras o postensado: qué hace cada refuerzo

El refuerzo de un piso industrial no evita que el concreto se agriete. Controla qué tan abiertas quedan las grietas y cada cuánto hacen falta juntas. Hay cuatro opciones, y cada una resuelve una cosa distinta.

Refuerzo	Lo que sí hace	Lo que no hace
Malla electrosoldada	Mantiene cerradas las grietas si queda a 5 cm de la cara superior o en el tercio de arriba	Nada, si se queda pisada en el fondo de la losa
Microfibra sintética	Ayuda con el agrietamiento plástico de las primeras horas	No controla la contracción de la losa endurecida
Macrofibra sintética	Permite juntas más separadas, con dosis de 1.8 a 12 kg/m³	No sustituye el cálculo de espesor
Fibra de acero	Controla anchos de grieta de 0.1 a 0.3 mm; con dosis altas permite pisos con juntas cada 40 m	No evita el agrietamiento
Postensado	Puede reducir o eliminar las juntas de contracción	No es obra común: pide cálculo y cuadrilla especializados

La malla merece un párrafo aparte, porque su falla es casi cómica. El ACI pide que quede a 5 centímetros de la cara de arriba. En obra, la cuadrilla camina encima mientras cuela, la malla baja al fondo, y ahí se queda, muy bien acomodadita, reforzando la tierra. Si nadie puso silletas, pagaste acero para darle estructura a la base.

Sobre las fibras, las NTC 2023 piden que cumplan norma mexicana: la NMX-C-488-ONNCCE-2014 para fibra de acero y la NMX-C-537-ONNCCE-2018 para fibra sintética. Pide la ficha y el certificado. Una bolsa de fibra sin ficha es confeti caro.

¿Cuál conviene? Para una bodega de 500 a 3,000 metros cuadrados con montacargas normales, casi siempre la respuesta es concreto MR con juntas bien trazadas y pasajuntas, con malla o macrofibra según el cálculo. Los pisos sin juntas con fibra de acero o postensado tienen sentido cuando las juntas son el problema: pasillos muy angostos, robots, o una operación que no tolera ni un golpe.

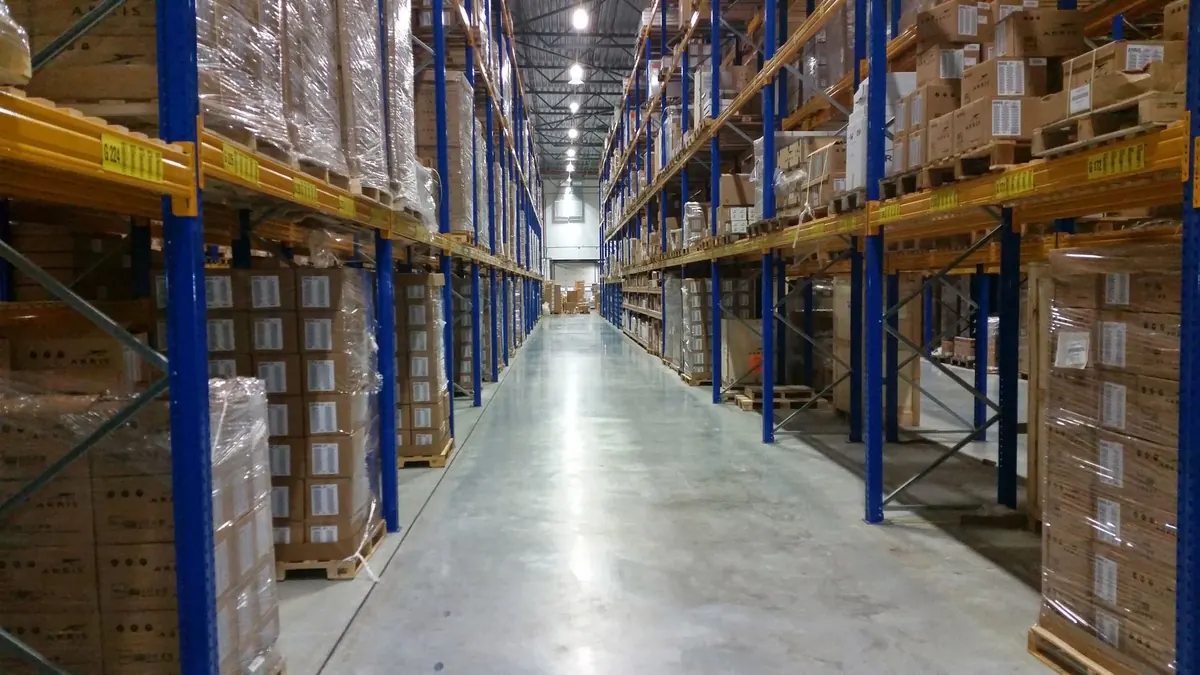

Planicidad: los números FF y FL

La planicidad de un piso industrial se mide con dos números. El FF, que mide qué tan liso es el piso en distancias cortas, y el FL, que mide qué tan a nivel está en distancias largas. Más alto es más plano. Una bodega con pasillos anchos anda en FF 25 a 35; un pasillo muy angosto con montacargas de gran altura pide FF 50 o más.

Los rangos por tipo de operación que publica IFTI son estos: pasillo ancho FF 25 y FL 20, pasillo angosto 35 y 25, pasillo muy angosto de 45 a 50 con FL 35. Las NTC 2023 llaman “súper plano” al rango de FF 50 a 125.

¿Por qué importa tanto? Porque a 13 metros de altura, un milímetro en el piso es un bamboleo arriba. La guía británica TR34, que resume Face Consultants, permite que las dos huellas de llanta de un montacargas de pasillo muy angosto difieran como máximo 2.9 milímetros. Menos que el grueso de una moneda de diez pesos.

Y aquí va el consejo que evita un pleito. Allen Face, el ingeniero que inventó estos números, escribió que el FL se mide dentro de las primeras 72 horas, y que conviene especificar dos pares de valores: el global y el mínimo local. Un solo par, dice, prácticamente asegura una disputa. Medir al mes es como pesarse después de las posadas y culpar a la báscula.

Y un pendiente de coordinación que nadie te va a recordar. El Rack Manufacturers Institute advierte que una placa base de rack cerca de una junta puede reducir la capacidad del rack, de la losa o de los dos. El trazo de juntas y el trazo de racks se dibujan juntos, en el diseño de la bodega, no cada uno en su oficina.

Acabados: endurecedor, pulido, epóxico y poliuretano

El acabado protege la cara de arriba, que es la que se desgasta. En bodegas con montacargas lo más común es un endurecedor espolvoreado sobre el concreto fresco y allanado con máquina. El epóxico y el poliuretano se usan donde hay químicos, lavado constante o exigencia sanitaria.

Acabado	Cuándo conviene	El dato que importa
Allanado mecánico	Tránsito de llanta neumática o semiblanda	Es la clase 5 del ACI 302.1R: la base de casi toda bodega
Endurecedor espolvoreado	Montacargas frecuentes, sobre todo de llanta dura	3 kg/m² para tránsito ligero, 5 medio y 5 a 7 pesado
Epóxico	Limpieza, químicos leves, demarcación de áreas	Es un recubrimiento: protege la losa, no la sustituye
Poliuretano cemento	Alimentos, lavado con agua caliente, químicos	Sistemas de 4 a 9 mm, resistentes hasta 150 °C

El endurecedor no es opcional en todas las bodegas. El numeral D.5.3.4 de las NTC 2023 lo pide para pisos con tránsito pesado y frecuente de montacargas con ruedas metálicas. La capa terminada mide 2 a 3 milímetros, y es lo único que hay entre tu losa y diez años de llantas.

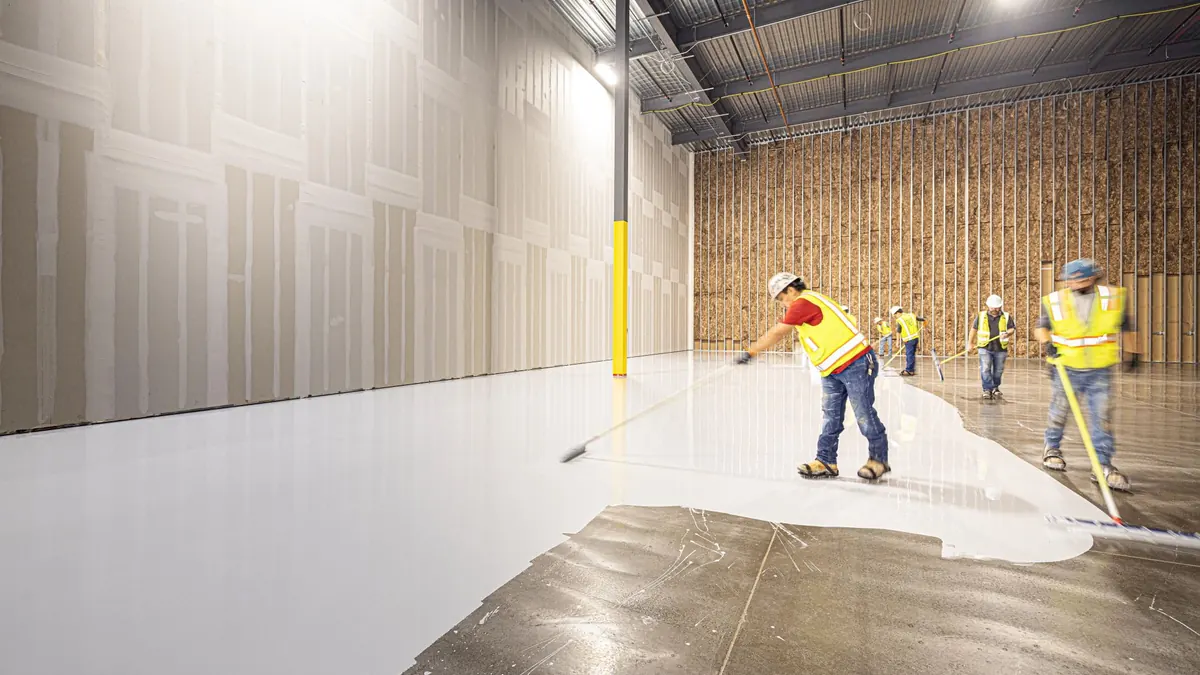

El epóxico merece honestidad. Es el acabado que más se ve en fotos, porque brilla bonito y combina con todo. Pero si la losa de abajo se mueve, se agrieta o se alabea, el epóxico lo va a mostrar con la misma fidelidad con que un espejo muestra lo que traes puesto. Primero la losa, después el maquillaje.

Y el acabado depende del curado, que es la parte más ingrata de toda la obra: siete días en los que no pasa nada visible y en los que se decide cuánto va a durar el piso. Los números del curado y lo que se revisa esa semana los contamos a detalle en supervisión de obra.

¿Qué dice la norma para pisos industriales en México?

En México no hay una norma NMX específica para pisos industriales. El documento más completo es el Apéndice D de las Normas Técnicas Complementarias de Concreto 2023 de la Ciudad de México, basado en el ACI 302.1R. Los componentes sí tienen norma mexicana: las fibras, la malla y las pruebas de flexión.

Lo revisamos en el catálogo de normas del ONNCCE: aparecen la fibra de acero, la fibra sintética y los ensayes de vigas, pero no un piso industrial como tal. Si alguien te cita “la NMX de pisos industriales”, pregúntale el número con toda la calma del mundo.

Del lado de seguridad aplica la NOM-001-STPS-2008, y conviene leerla textual porque circula mal. Su numeral 7.4 pide que los pisos no generen riesgos de trabajo, que los estancamientos de líquidos no provoquen caídas o resbalones, y que sean llanos en las zonas de tránsito de personas.

Lo que no dice es que todo el piso tenga que ser antiderrapante. Esa palabra aparece para las huellas de las escaleras. En la práctica, el acabado antiderrapante se pone donde hay agua, rampas o escaleras, no en los cuatro mil metros de la bodega. La misma norma pide delimitar las áreas con franjas amarillas de al menos 5 centímetros, y esa sí casi nadie la olvida porque se ve.

Lo que vemos plaza por plaza

Construimos en 64 plazas del país, y el piso cambia más por la operación de cada zona que por el clima. Estas son las plazas donde el piso pesa más en el proyecto.

Querétaro: planicidad arriba del promedio. Aeroespacial y automotriz de precisión. Aquí es común que el cliente pida tolerancias de piso más estrictas de lo normal porque adentro va equipo sensible. Se define en el proyecto, con sus números FF y FL, no el día del colado.

Santa Catarina: cargas de industria pesada. El equipo pesa muy por encima del promedio de almacenaje. Espesor, refuerzo y juntas se calculan con la carga real del equipo que va a entrar, no con el espesor que se usó en la bodega de al lado. “Así lo hizo el vecino” es la frase favorita de los pisos que se rompen primero.

Celaya: arcillas que mueven el piso. Las arcillas expansivas cambian de volumen con la humedad y levantan losas sobre el suelo. Aquí el piso empieza abajo, con el mejoramiento de la base, y ningún acabado lo compensa después.

Culiacán: pisos que se lavan todos los días. Empaque y frío. El piso tiene que aguantar agua constante y limpieza, y ahí el poliuretano cemento deja de ser un lujo y se vuelve la especificación.

Zacatecas: heladas y curado. El frío afecta el curado del concreto. Las NTC piden mantener el edificio arriba de 10 grados mientras se cuela y se cura, así que el calendario de colados de piso se arma alrededor de la temporada. El concreto, como cualquiera que ha pasado un enero en Zacatecas, con frío no quiere hacer nada.

Preguntas frecuentes

¿Qué espesor debe tener un piso industrial? Se calcula con el apoyo del suelo, la resistencia a flexión del concreto y las cargas reales, según ACI 360 o PCA como piden las NTC 2023. En bodegas con montacargas suele quedar entre 15 y 20 centímetros. Con racks de gran altura puede pasar de 20.

¿Qué resistencia de concreto lleva un piso industrial? Las NTC 2023 piden un mínimo de 250 kg/cm² a 28 días para pisos de bodega, y 300 kg/cm² para pisos súper planos. El espesor se calcula con el módulo de ruptura, que en México se maneja entre 35 y 50 kg/cm².

¿Cada cuánto se ponen las juntas de un piso industrial? En una losa sin refuerzo continuo, entre 24 y 36 veces el espesor, sin pasar de 5.5 metros. En una losa de 15 centímetros son tableros de 3.6 a 5.4 metros, lo más cuadrados posible.

¿Qué norma aplica a los pisos industriales en México? No hay una NMX específica. Se usa el Apéndice D de las NTC de Concreto 2023, basado en el ACI 302.1R. Las fibras se rigen por la NMX-C-488 y la NMX-C-537, y la seguridad por la NOM-001-STPS-2008.

¿El piso industrial tiene que ser antiderrapante? La NOM-001-STPS-2008 no lo exige para todo el piso. Pide que los líquidos no generen riesgo de resbalones y que las huellas de escalera sean antiderrapantes. En la práctica se aplica en zonas húmedas, rampas y escaleras.

¿Cuándo se puede usar un piso industrial recién colado? Con endurecedor, se puede caminar a las 24 horas y operar con carga ligera entre 3 y 7 días. La resistencia de diseño se alcanza a los 28 días. El relleno de juntas se deja para lo más tarde posible.

El piso se decide antes del colado

Casi todo lo que falla en un piso industrial se decidió antes de que llegara el primer camión revolvedor: el espesor, las juntas, el refuerzo, la base. El día del colado ya solo se ejecuta. Por eso el piso entra en el proyecto junto con la operación, los racks y el montacargas, no al final.

En construcción de bodegas a la medida el piso se calcula con tu operación real, desde 200 metros cuadrados y con entrega llave en mano. Un contrato, un responsable y una fecha de entrega.

Si todavía estás evaluando el predio, mándanos el terreno con la operación que tienes en mente. El piso empieza en el suelo, y el suelo se revisa antes de firmar.

---
