Barda perimetral: castillos, cimentación y viento

Respuesta rápida

Una barda perimetral es el muro que delimita y protege un predio. No es un muro de carga: la norma mexicana la clasifica como muro no estructural, y lo único que se le revisa es que aguante el viento de lado. Por eso lleva castillos cada 4 metros como máximo, su propia cimentación y, arriba de 2.20 o 2.50 metros, licencia de construcción.

Llevamos 35 años construyendo en México y más de un millón de metros cuadrados entregados. La barda es de lo primero que se levanta en un predio industrial y de lo último que alguien revisa en el proyecto. Aquí están los números que la norma sí da, y lo que pasa cuando nadie los aplica.

Una barda no es un muro de carga

Esto cambia todo lo demás, así que va primero. Las Normas Técnicas Complementarias de Mampostería de la Ciudad de México meten a las bardas en el capítulo de muros no estructurales, junto con los muros divisorios y los pretiles, y los definen como aquellos “de los cuales no depende la seguridad de la estructura”.

De tu barda no cuelga el edificio. No carga el techo, no recibe las columnas y no sostiene nada más que a sí misma. Es la pieza más independiente de toda la obra, y esa libertad es justo su problema.

Porque la misma norma dice qué sí hay que revisarle, y es una sola cosa: que resista las fuerzas laterales perpendiculares a su plano. O sea, el empujón. Un muro dentro de un edificio tiene losas, columnas y otros muros que lo amarran. Una barda está sola, de pie, a la intemperie, recibiendo viento por los dos lados y esperando lo mejor.

Dos datos más del mismo documento, para dimensionar: el espesor de la mampostería no puede bajar de 100 milímetros, y el concreto de castillos y dalas debe dar al menos 150 kilogramos por centímetro cuadrado. Son mínimos, no recomendaciones.

El viento es quien la tira

Una barda se cae de lado, empujada. Y aunque suene a obviedad, es la parte que no aparece en ninguna de las páginas que hoy rankean sobre este tema: ni una sola menciona el viento.

La norma sí lo tiene resuelto. Las Normas Técnicas Complementarias de Diseño por Viento le dan a los muros aislados su propio caso de diseño, el Caso II, “Paredes aisladas y anuncios”. Y el Manual de Diseño de Obras Civiles de la CFE, edición 2020, le dedica su apartado 3.5.8, titulado “Letreros y muros aislados”.

Aquí está el dato que vale todo el artículo. Con el viento de frente, el coeficiente de presión de un muro es 1.2. Pero con el viento a 45 grados, la norma reparte la presión por tramos, medidos desde la orilla libre del muro, y el primer tramo recibe el doble.

Dónde del muro	Coeficiente de presión con viento a 45°
Desde la orilla libre hasta 2 veces la altura	2.4
Del doble al cuádruple de la altura	1.2
Más allá de 4 veces la altura	0.6

Traducido: las esquinas y los extremos de tu barda reciben cuatro veces más empuje que el tramo de en medio. Por eso las bardas no se caen por donde uno esperaría. Se caen en la esquina, junto al portón, en el pedazo que quedó suelto al final del lindero.

Y pasa de verdad. En abril de 2026, una tormenta con granizo y ráfagas en Puebla tiró más de siete metros de la barda de la Universidad Anáhuac sobre la banqueta. No hubo heridos, de puro milagro de horario.

Los cuatro sistemas, y dónde cae la carga en cada uno

Hay cuatro formas de cerrar un predio industrial. Se diferencian menos por el material que por dónde baja la carga, que es lo que decide la cimentación.

Sistema	Cómo baja la carga	Cimentación típica	Cuándo conviene
Block con castillos y dalas	Repartida a lo largo de todo el muro	Zapata corrida con contratrabe	El estándar. Sirve para cualquier altura y se repara por tramos

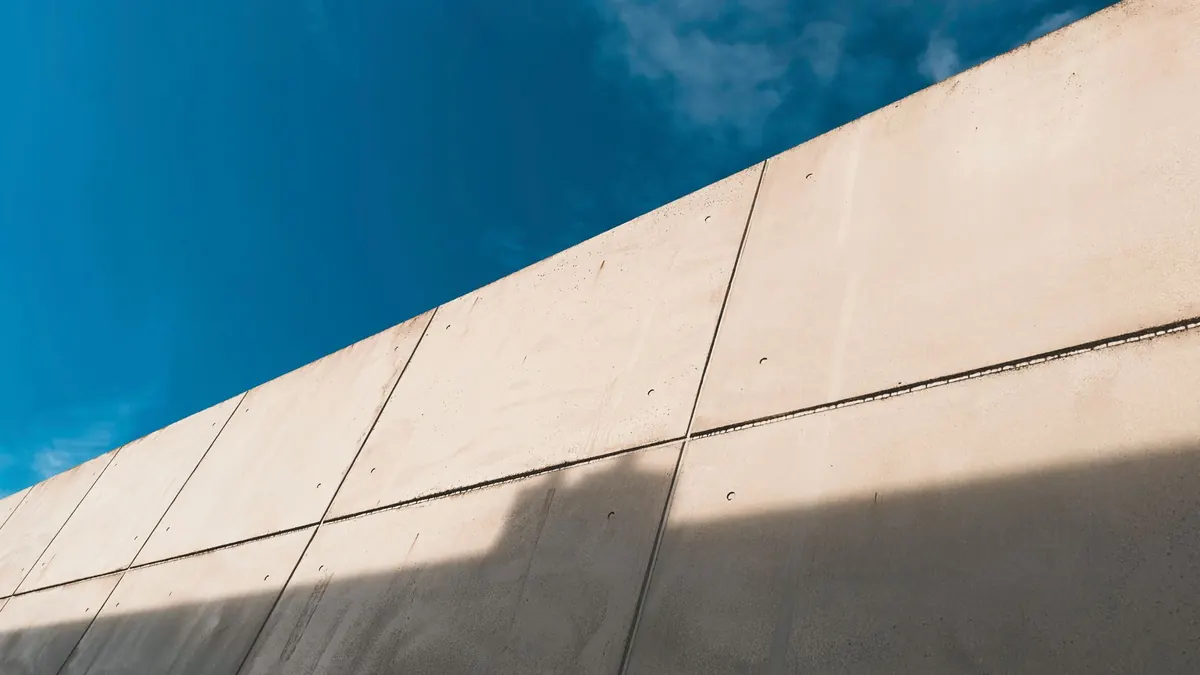

Concreto prefabricado	Concentrada en los postes	Zapatas aisladas bajo cada poste	Perímetros largos donde manda la velocidad de montaje

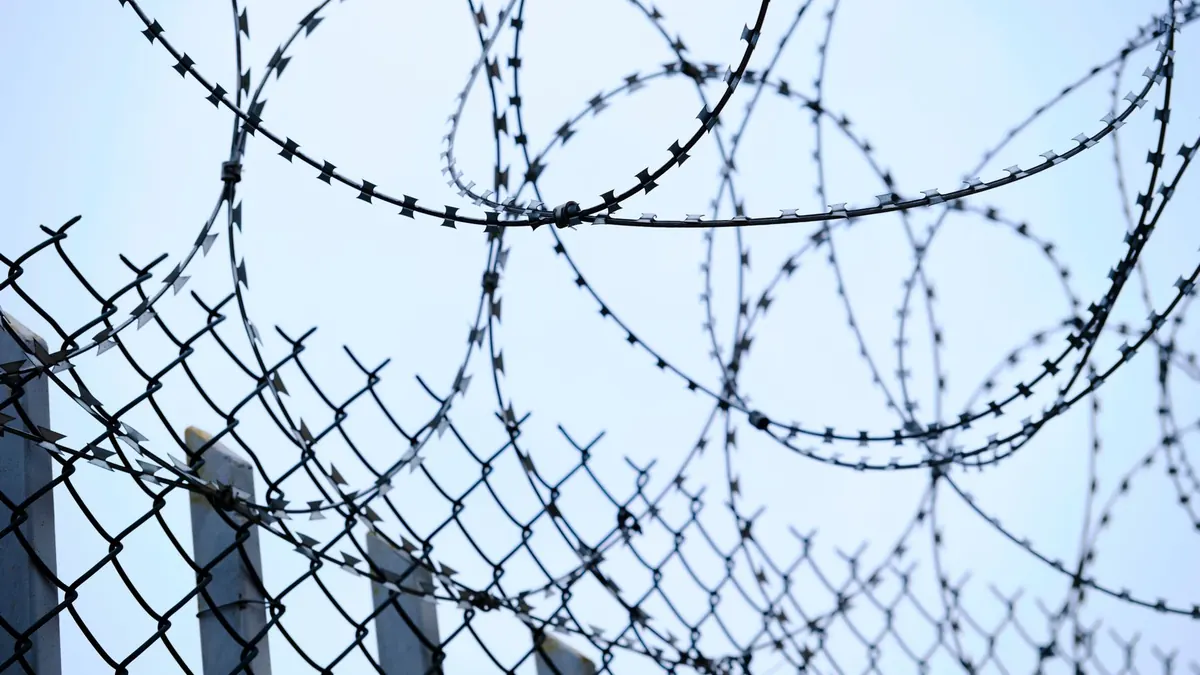

Malla ciclónica	Concentrada en los postes, con mucha menos carga	Dados de concreto por poste	Cuando se necesita ver hacia afuera, o como etapa uno
Concreto colado en sitio	Repartida, como el block	Zapata corrida	Donde se pide acabado uniforme o altura fuera de lo común

Fíjate en la segunda columna, que es la que de verdad decide. La barda de block reparte su peso en línea y pide una zapata corrida. La prefabricada lo concentra todo en los postes, así que pide zapatas aisladas. No es preferencia del constructor: es por dónde viaja la carga.

Hay un detalle del prefabricado que conviene saber antes de enamorarse de la rapidez. Como todo cuelga de los postes, la barda vale lo que valen esos postes y sus zapatas. Un panel roto se cambia en una mañana; un poste mal cimentado se arregla levantando el tramo completo.

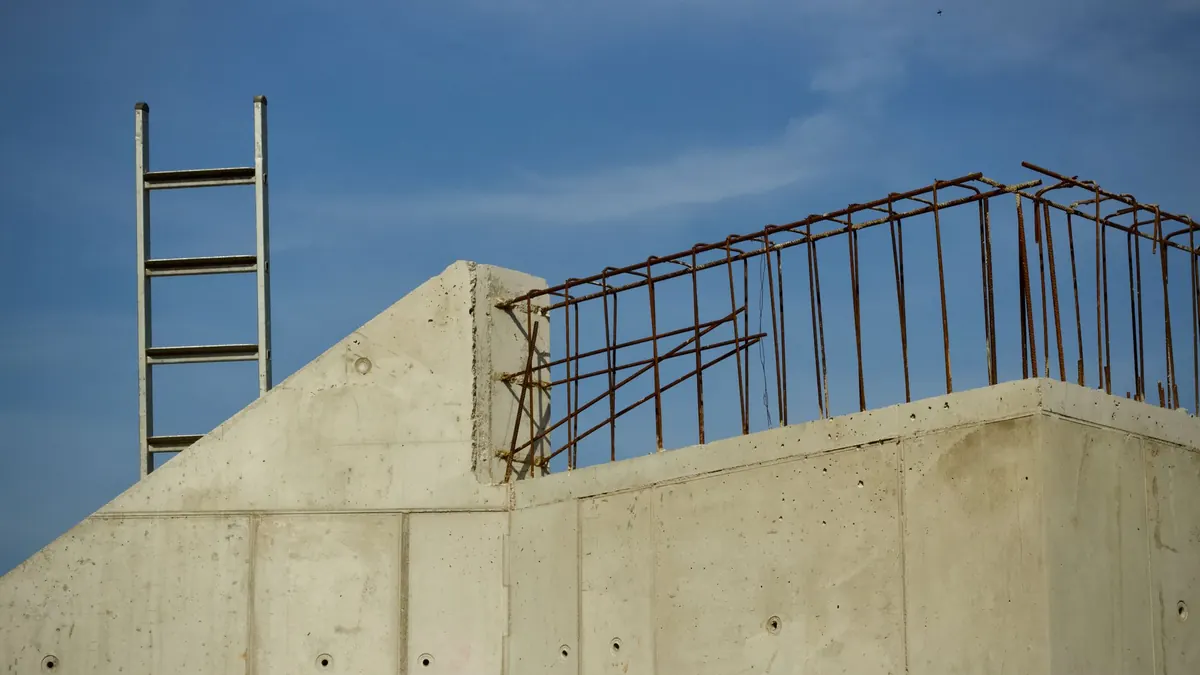

Castillos y dalas: las separaciones que fija la norma

Esta es la parte que todo el mundo resuelve “a ojo” y que la norma tiene escrita con número. Si vas a revisar un presupuesto de barda, revisa esto.

Elemento	Lo que pide la norma
Castillos	En los extremos, en las intersecciones con otros muros, y en puntos intermedios a no más de 1.5 veces la altura del muro ni más de 4 metros
Castillos en pretiles	Separación máxima de 4 metros
Dalas	En todo extremo horizontal del muro, y en el interior a no más de 3 metros entre una y otra
Tamaño del castillo	Como mínimo el espesor del muro, y nunca menos de 150 mm en la dimensión paralela al muro
Armado	Al menos cuatro barras, con estribos a no más de 200 mm
Concreto	Resistencia mínima de 150 kg/cm²

Haz la cuenta con una barda de 3 metros de altura, que es lo normal en un predio industrial. Una vez y media la altura son 4.5 metros, pero el tope absoluto son 4. Así que mandan los 4 metros, y en 200 metros de lindero eso significa 50 castillos como mínimo.

Ahí está la cuenta que explica las cotizaciones baratas. Quitar diez castillos no se ve en la foto, no se nota al caminar junto a la barda, y abarata el presupuesto de forma muy visible. Se nota el día que entra el viento de lado, que es exactamente el día en que ya no se puede arreglar.

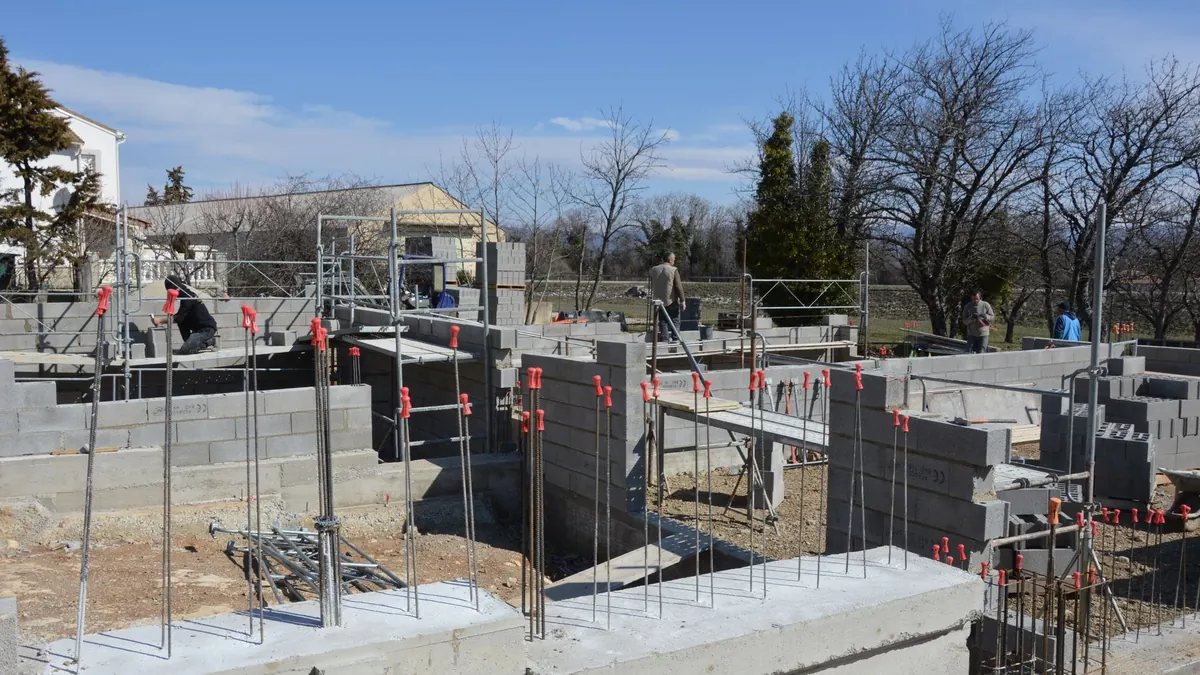

Qué tan profundo va el cimiento

La respuesta corta es incómoda y es la correcta: lo que diga el estudio de suelos. Las NTC de Cimentaciones lo dicen en una línea: “El desplante de la cimentación se hará a la profundidad señalada en el estudio de mecánica de suelos”.

No es evasiva de ingeniero. Es que la misma barda, con la misma altura, pide cosas distintas en roca de Monterrey, en arcilla expansiva del Bajío y en el suelo blando del Valle de México. Cómo se decide eso está en el estudio de mecánica de suelos, y qué tipo de cimentación sale de ahí, en tipos de cimentación.

Pero sí hay una referencia real y documentada, y vale oro porque casi nadie publica estas cifras. Un trabajo de la Facultad de Ingeniería de la Universidad Autónoma de Guerrero documenta la construcción de 550 metros lineales de barda perimetral para la Preparatoria 20 de Arcelia.

Ahí la excavación fue de 1.20 metros de ancho por 1.20 de profundidad, en terreno rocoso. Encima, una plantilla de 6 centímetros, zapata corrida armada con varilla del número 3 a cada 15 centímetros, y contratrabe con cuatro varillas del 4 y dos del 3. Los castillos de esquina midieron 30 por 30 centímetros y los intermedios 15 por 20.

Un apunte de obra que sale gratis y se olvida siempre: la barda se traza desde los linderos medidos, no desde la barda del vecino. Si el levantamiento topográfico no se hizo, la barda es la primera construcción que puede quedar fuera de tu terreno, y moverla después cuesta exactamente lo mismo que hacerla.

Sí necesitas licencia, y el disparador es la altura

Mucha gente da por hecho que una barda no requiere trámite porque “no es construcción”. Los municipios opinan distinto, y el umbral casi siempre es la altura.

Tres ejemplos reales, que además muestran qué te van a pedir. Cozumel tiene una licencia específica de barda a partir de 2.40 metros de altura, con planos acotados y firma de Director Responsable de Obra. Playa del Carmen la pide arriba de 2.20 metros, y ahí suma memoria de cálculo estructural y estudio de mecánica de suelos, los dos en original.

San Pedro Cholula, en Puebla, tiene un trámite que se llama literalmente licencia de construcción de barda perimetral, y pide plano y cálculo estructural avalados por un Director Responsable de Obra si rebasa 20 metros lineales o 2.50 metros de altura.

Lee las tres cifras juntas: 2.20, 2.40 y 2.50 metros. Una barda industrial anda en 3 metros. O sea que está arriba de todos los umbrales que encontramos, en todos los municipios que revisamos. La barda de tu bodega necesita licencia, cálculo y responsable, y conviene saberlo antes y no cuando llegue la notificación.

La altura de seguridad: el número que nadie te va a dar

Si buscas qué altura debe tener una barda industrial, vas a encontrar páginas muy seguras de sí mismas diciendo 3 metros. Casi todas venden barda.

El estándar que de verdad gobierna el perímetro de una bodega que exporta es C-TPAT, el programa de seguridad del comercio con Estados Unidos. Y C-TPAT no da una altura. Pide un perímetro completo, sin brechas ni secciones dañadas, con altura suficiente para disuadir que alguien lo escale, y con inspecciones documentadas.

Esa redacción es más útil que un número, aunque frustre. Una barda de 3 metros con un hueco atrás, donde el vecino amontonó tarimas que sirven de escalón, es peor que una de 2.40 bien cerrada y revisada cada semana. La seguridad perimetral no se compra por metro de altura: se compra por continuidad.

El caso de Arcelia que citamos arriba empezó justo por ahí: el predio solo tenía malla ciclónica y se decidió cambiarla por barda de concreto, con el argumento escrito de la seguridad. Es la misma decisión que toma un dueño de bodega, nada más que documentada por una universidad y a lo largo de 550 metros.

Lo que vemos plaza por plaza

Construimos en 64 plazas y la barda cambia más de lo que parece entre una y otra, casi siempre por el suelo o por el viento.

Saltillo: viento fuerte y sostenido. Muy arriba del promedio nacional. Es la plaza donde el cálculo por viento de la barda deja de ser trámite, y donde los extremos y el portón se arman distinto al resto.

Oaxaca: el Istmo tiene los vientos más fuertes del país. Aquí una barda alta y maciza es una vela plantada en el viento. Es de los pocos lugares donde conviene estudiar si parte del perímetro va en malla, que deja pasar el aire.

Celaya: arcillas expansivas. El suelo se hincha con la lluvia y se encoge en la seca, y la barda es un elemento largo y rígido que lo resiente antes que el edificio. Las grietas verticales cada tantos metros casi siempre son eso.

Monterrey: roca somera. La zapata se apoya fácil y la excavación se complica. En barda, que son cientos de metros de zanja, esa diferencia pesa más que en el edificio.

Tijuana: se construye en cerros. Cuando el lindero va en pendiente, la barda se escalona y a veces deja de ser barda: pasa a ser muro de contención, que es otro cálculo y otro costo.

Preguntas frecuentes

¿Qué es una barda perimetral? Es el muro que delimita y protege un predio. La norma mexicana de mampostería la clasifica como muro no estructural, es decir, de los que no depende la seguridad del edificio. Lo que sí debe resistir son las fuerzas laterales perpendiculares a su plano, o sea el viento.

¿Qué profundidad lleva el cimiento de una barda perimetral? La que indique el estudio de mecánica de suelos, según las NTC de Cimentaciones. Como referencia documentada, una barda de 550 metros lineales en Arcelia, Guerrero, se excavó a 1.20 metros de ancho por 1.20 de profundidad en terreno rocoso.

¿Zapata corrida o zapata aislada? Depende del sistema. La barda de block reparte su carga a lo largo y pide zapata corrida con contratrabe. La prefabricada concentra todo en los postes y pide zapatas aisladas, con los postes a poco más de 2 metros entre sí.

¿Cada cuánto van los castillos? En los extremos, en las intersecciones y en puntos intermedios a no más de 1.5 veces la altura del muro ni más de 4 metros. Las dalas van en todo extremo horizontal y en el interior del muro a no más de 3 metros entre una y otra.

¿Se necesita licencia de construcción para una barda? Sí, y el disparador es la altura. Cozumel la pide desde 2.40 metros, Playa del Carmen desde 2.20 con memoria de cálculo y estudio de suelos, y San Pedro Cholula desde 2.50 metros o 20 metros lineales. Una barda industrial de 3 metros rebasa todos esos umbrales.

¿Qué altura debe tener la barda de una bodega? No hay una altura normada. El estándar de seguridad C-TPAT no fija un número: pide un perímetro completo, sin brechas ni secciones dañadas, con altura suficiente para disuadir el escalamiento, y con inspecciones documentadas.

La barda se diseña, aunque no cargue nada

De todo lo anterior queda una idea: la barda es el único elemento de tu obra que no sostiene nada y aun así tiene que calcularse. No le cuelga el techo, no recibe columnas, y aun así necesita cimentación, castillos, dalas, cálculo por viento y licencia.

En construcción de bodegas a la medida la barda entra en el proyecto junto con la plataforma, los accesos y el patio, no como un extra al final. Desde 200 metros cuadrados y con entrega llave en mano: un contrato, un responsable y una fecha.

Si estás evaluando el predio, mándanos el terreno y lo revisamos. Y si ya tienes barda levantada, camina el perímetro y cuenta los castillos. Es la revisión más barata que vas a hacer en tu vida.

---
